Кирлиан-аппараты фирмы "Инфорай"
Краснодарская фирма "Инфорай" базируется в Кубанском государственном университете в отделе биологических активных веществ. Эта фирма (директор А.П.Бойченко) выпускает ряд кирлиан-приборов, описание которых приводится ниже*. Реквизиты фирмы "Инфорай": 350063, Россия, г.Краснодар, а/я 4360, Бойченко Александру Павловичу, E-mail: bojchenko@yandex.ru

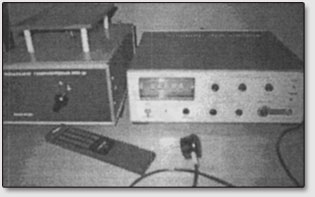

Фотоаппарат газоразрядный ФГР-01
Фотоаппарат газоразрядный ФГР-01 предназначен для фотографирования по методу Кирлиан подушек пальцев рук и ног человека, или различных конечностей животных на черно-белый или цветной галогенсеребряный фотоматериал с целью выявления по фотографиям различных заболеваний или оценки психо-эмоционального состояния. Фотоаппарат рассчитан для использования в медико-биологических целях.
Прибор представляет собой переносную установку, состоящую из двух блоков: низковольтного и высоковольтного, соединенных между собой кабелем. Последний блок устанавливается в светонепроницаемую комнату (камеру) со строго контролируемым составом газовой атмосферы, температуры, давления, влажности, положения пациента в магнитном поле Земли, геомагнитной обстановки и пр. Управление прибором осуществляется с помощью низковольтного блока, который может быть установлен в другом помещении с естественным или искусственным освещением.
Принцип работы с фотоаппаратом основан на оценке различного рода структурных изменений газоразрядной короны, окружающей подушки пальцев человека, помещенных в импульсное электромагнитное поле большой напряженности (104 - 105 В/см).
Технические характеристики прибора ФГР-01
Амплитуда импульсов высокого напряжения регулируется дискретно с плавной подстройкой. 5-20 кВ Длительность импульсов регулируется дискретно. 10-30 мкс Период следования импульсов регулируется дискретно с плавной подстройкой. 0,2 - 99,99 млс Полярность импульсов регулируется последовательно. положительная,
отрицательная,
биполярнаяКоличество импульсов за экспозицию регулируется через один импульс. 1 - 99 шт Размер экспозиционного столика. 150 х 350 мм Масса низковольтного блока. 4,0 кг Масса высоковольтного блока. 2,0 кг Питание прибора 1 осуществляется от сети переменного тока 220 В (±20), 50 Гц(±5) Питание прибора 2 осуществляется от постоянного напряжения аккумуляторной батареи. 12 В (±2) Запуск прибора осуществляется кнопочным способом (на панели прибора или выносной ножной педалью) или с помощью инфракрасных датчиков, что позволяет полностью исключить контакт оператора с прибором, повышая его безопасность в эксплуатации.
Защита пациента и обслуживающего персонала от электроудара и высокого напряжения обеспечивается прекращением подачи высоковольтных импульсов на экспозиционный столик и самовыключением прибора в момент формирования разряда искровой формы.
Условия поставки прибора
Прибор может быть изготовлен под заказ и укомплектован дополнительными приспособлениями: обкладкой для фотографической регистрации участков тела человека (диаметр 50 мм), видеоприставкой для поиска точек акупунктуры и визуализации ионизационных процессов, протекающих на поверхности кожи человека в реальном масштабе времени на экране монитора, приставкой для фотографирования или визуализации твёрдо-сыпучих или жидкофазных объектов с одновременной регистрацией излучения разряда в звуковой области акустических и оптической области электромагнитных волн. Стоимость прибора ФГР-01 - 830 у.е.

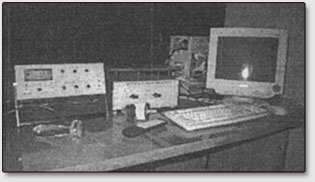

Фотоаппарат газоразрядный ФГР-02
Фотоаппарат газоразрядный ФГР-02 предназначен для фотографирования и визуализации по методу Кирлиан подушек пальцев рук, ног и различных участков тела человека (диаметр 30 мм), различных конечностей животных на черно-белый или цветной галогенсеребряный фотоматериал, а так же, непосредственного наблюдения на экране монитора компьютера в реальном масштабе времени газоразрядных процессов и последующей цифровой обработкой изображений с целью выявления соответствующих диагностических признаков. Прибор позволяет осуществлять визуализацию и фотографирование гранулированных и жидкофазных объектов в атмосфере различных газов или газовых смесях.
Технические характеристики прибора ФГР-02
Амплитуда импульсного напряжения (с дискретным разбиением в 1.5 кВ) 1,5 - 15 кВ Форма импульса колоколообразная Период следования импульсов (с дискретным разбиением диапазона в 10 мс) 1 - 90 миллисекунд Длительность импульсов (на уровне 0,1) 7 микросекунд (±0,5) Количество импульсов за экспозицию 1-999 шт. Полярность видеоимпульсов (последовательная установка) положительная и отрицательная Питание прибора 1 осуществляется от сети переменного тока 220 В (±20), 50 Гц(±5) Питание прибора 2 осуществляется от постоянного напряжения аккумуляторной батареи. 12 В (±2) Запуск и управление прибором производится с помощью пусковой кнопки на панели прибора или пультом дистанционного управления на ИК датчиках.
Условия поставки прибора

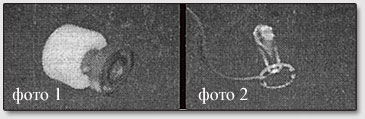

Прибор дополнительно укомплектован разрядно-оптической видео-приставкой (фото 1) и дисковой обкладкой (фото 2) для газоразрядной визуализации и фотографирования в атмосфере различных газов или их смесей гранулированных и жидкофазных (фото 3) биообъектов, участков тела человека и животных при разно-полярных импульсах высокого напряжения (фото 4 и 5).
Фото 3. Серия лавинных газоразрядных изображений капель крови кролика до введения серебросодержащего препарата (а) и в процессе динамики его усвояемости организмом (б - д).
Фото 4. Газоразрядное изображение подушек пяльцев при импульсах "+". Фото 5. Газоразрядное изображение подушек тех же пальцев при импульсах "-". Стоимость прибора без дополнительной комплектации: 860 у.е.;
- с комплектацией только дисковой обкладкой - 940 у.е.
- с полной комплектацией и видео-приставкой черно-белого изображения - 1450 у.е.;
- с полной комплектацией и видео-приставкой цветного изображения - 1670 у.е.
Высоковольтный импульсный генератор
для получения объёмных газоразрядных
изображений объектов Г5-00-01
Прибор предназначен для обеспечения подачи на биообъект высокого потенциала с целью ионизации вокруг него прилегающих слоев воздуха (или других газов) и получения объемных (трехмерных) газоразрядных изображений с последующей их фото- или видео-регистрацией, цифровой обработкой и компьютерного анализа. Запуск и управление прибором производится с помощью пусковой кнопки на панели прибора или пультом дистанционного управления на ИК датчиках. Стоимость прибора: 750 у.е. |
Технические характеристики прибора Г5-00-01
Амплитуда импульсного напряжения (с дискретным разбиением в 5 кВ) 20 - 70 кВ Форма импульса экспоненциально
затухающий
радиоимпульсПериод следования радиоимпульсов (с дискретным разбиением диапазона в 10 мс) 1 - 90 миллисекунд Длительность радиоимпульсов (на уровне 0,5) 100 микросекунд (±15) Количество радиоимпульсов за экспозицию 1 - 9, 100 - 3000 шт. Питание прибора 1 осуществляется от сети переменного тока 220 В (±20), 50 Гц(±5) Питание прибора 2 осуществляется от постоянного напряжения аккумуляторной батареи. 12 В (±2)
Примечания редакции сайта
* Данная информация предоставлена нашему сайту директором Кирлиан-музея станицы Динской Е.Коробовой.
